آلة كسارة الفك الأولية ذات الجاذبية المفردة V ذات السعة العالية CJ1211

كسارة فكية ذات جاذبية V مع كسارة فكية أولية عالية السعة ، كسارة فكية أحادية التبديل CJ1211

وصف المنتج

كسارات الفك سلسلة MJ هي من نوع التأرجح المركب أحادي الكوع وتصميم للخدمة الشاقة ، باستخدام حجرة سحق عميقة متماثلة ، وفتحة تغذية كبيرة وزاوية تشبيك محسّنة لتحقيق معدل تشغيل مرتفع ، ونسبة سحق كبيرة وإنتاجية عالية.مع عمر الخدمة الطويل للكسارة ، والتآكل المنخفض ، وسهولة الصيانة والتشغيل ، فإن الضبط الهيدروليكي أو الميكانيكي لآلية التفريغ بسيط وموثوق.



سلسلة MJ من الكسارات الفكية تستفيد بشكل كامل من CAD وطرق تحليل العناصر المحدودة لتحسين الكسارة.

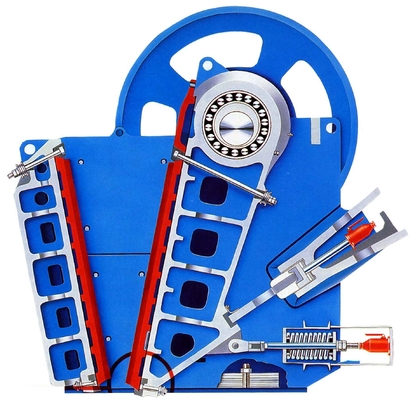

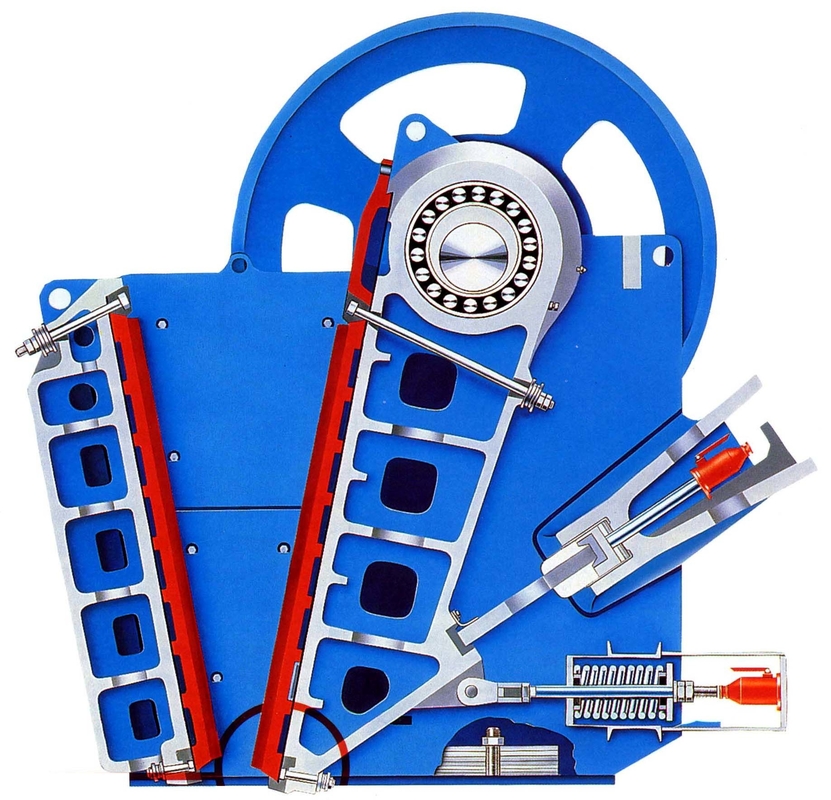

بناء على تراكم الخبرة طويلة الأجل.يؤكد تصميم الماكينة على تقليل وزن المعدات مع ضمان القوة وزيادتها ، وزيادة الموثوقية والسلامة والاقتصاد.كل من ألواح الفك الثابتة والمتحركة عبارة عن مصبوبات على شكل صندوق مع لوحة مموجة ، مع الوزن الخفيف والقوة العالية والصلابة ، ومجهزة بنظام تشحيم مزدوج الختم ، والذي يمكن أن يكون آمنًا وموثوقًا ؛

يتم تجنب جميع اللحامات من منطقة تركيز الإجهاد ، حيث تم اعتماد تغيير انحناء المكون في منطقة تركيز الضغط لزيادة القوة





تغذية مربعة كبيرة ، تجويف عميق متماثل بدون غرفة تكسير المنطقة الميتة

لتحسين قدرة التغذية





سلسلة MJ من الكسارات الفكية مجهزة بفتحة تغذية كبيرة مربعة تقريبًا ، وتجويف عميق وتصميم غرفة تكسير غير ميتة ، والتي يمكن أن تحسن قدرة التغذية والإخراج.

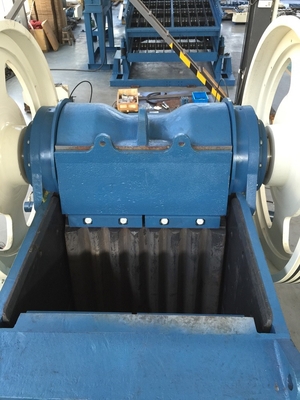

الجزء العلوي من الفك المتحرك مجهز بدرع حماية سميك قابل للاستبدال للفك المتحرك ليتحمل تأثير التغذية.

ليست هناك حاجة لتركيب لوحة كتلة فوق الفك المتحرك لفتحة التغذية ، ويمكن للمعادن السائبة التي تدخل الكسارة أن تسقط مباشرة في منطقة حركة حجرة التكسير.



يتم اعتماد الكسارات الفكية التقليدية بتصميم غرفة تكسير غير متماثل مع حجم تغذية فعال أصغر من الفتحة المقدرة.سلسلة الكسارات متخذة مع تصميم متناسق لغرفة التكسير ، بحيث يكون الفتح الفعلي مساويًا للفتحة المقدرة ، مما يحسن قدرة التغذية.



نموذج	(إم جي 0806)	(إم جيه 1208)	(مج 1211)	MJ1311	(إم جي 1511)	(مج 1513)
حجم التغذية	895 × 660	1200 × 830	1200 × 1100	1300 × 1130	1500 × 1070	1500 × 1300
L (م)	2.55	3.23	3.61	3.76	4.11	4.50
W (م)	1.88	2.57	2.35	2.47	3.00	2.90
ح (م)	2.38	2.95	3.51	3.85	3.33	4.19
د (م)	1.60	1.86	1.86	2.17	1.76	2.17
F (م)	1.58	1.93	2.50	2.68	2.39	3.05
حجم الشحن (متر مكعب)	13	23	32	38	48	58
نطاق (CSS)	50-175	75-275	125-275	125-300	125-300	150-300
الوزن (كجم)	13200	27000	34500	41500	53000	63500
قوة المحرك (kw)	75	132	160	160	200	200
السعة (t / h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS (مم)	نموذج
	(إم جي 0806)	(إم جيه 1208)	(مج 1211)	MJ1311	(إم جي 1511)	(مج 1513)
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		من 440 إلى 575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660 - 880	770-1005	825-1060
300				720-965	820-1080	880-1155



السعة الموضحة في الجدول تشير فقط إلى تقدير تقريبي لسعة الكسارة.الظروف المقابلة هي تكسير الدائرة المفتوحة ، جرانيت التفجير الجاف بكثافة حجمية تبلغ 1600 كجم / م 3 ، يمكن أن يلبي الحجم الأقصى للحجم الأقصى المسموح به من قبل الكسارة.تنطبق القيم الأدنى في الجدول على الظروف التي يتم فيها رفض غرامات التغذية الأقل من حجم التفريغ ، وتنطبق القيم الأعلى على الظروف التي تحتوي على محتويات الغرامات.تعتمد CSS التي يمكن للكسارة أن تعمل بشكل طبيعي على توزيع حبيبات التغذية ، وتفتيت المادة (Wi) ، وكمية ملوثات التغذية ، ونوع ألواح الفك المثبتة ، ونوع المادة المستخدمة.





المنحنى المميز لتفريغ التفريغ هذا المنحنى عبارة عن منحنى نموذجي للحبيبات المميزة للصخور المتوسطة التكسير (سحق مؤشر العمل Wi = 16).حوالي 75٪ من المنتجات أقل من CSS.شكل ومنتج منحنى الحبيبات أقل من نسبة CSS ، اعتمادًا على خصائص المعادن.بالنسبة للصخور ذات قابلية التفتيت المختلفة (Wi بين 20-12) ، عادة ما يكون حوالي 65٪ -85٪ من المنتج المسحوق أقل من الكسارة CSS.

تستخدم كسارة الحجر على نطاق واسع للتكسير الأولي والثانوي والغراني للجرانيت والبازلت والحجر الجيري والصخور والخرسانة والحصى والحصى والدولوميت والكوارتز وأكثر من 130 نوعًا من الأحجار في التعدين والمحاجر والبناء والطرق وغيرها من الصناعات.كل كسارات الحجارة لدينا لديها نماذج كاملة للاختيار.يمكنك اختيار الكسارة الحجرية الصغيرة أو المتوسطة أو الكبيرة وفقًا لاحتياجاتك.

أسئلة و أجوبة

لاختيار نموذج مناسب لك ، يرجى إخبارنا:

1. ما نوع الحجر الذي تريد سحقه؟مثل الجرانيت والحجر الجيري وحجر النهر والبازلت وخام الحديد ....
2. ما هو حجم الحجر الخاص بك قبل التكسير؟كم بوصة أو مم؟
3. ما هي متطلباتك من حجم المنتج النهائي؟كم بوصة أو مم؟
4. ما هي متطلباتك من الطاقة الإنتاجية؟كم طن في الساعة؟
5. ما هو تطبيق whatsapp أو wechat الخاص بك؟ نحن أسرع في إرسال المزيد من التفاصيل والصور إليك.
