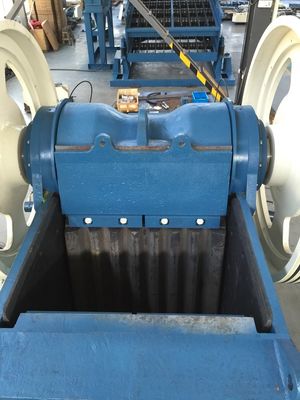

V الجاذبية واحدة التبديل الابتدائية كسارة الفك آلة

كسارة فك الجاذبية مع كسارة فك أولية عالية السعة ، كسارة فك واحدة CJ1211

وصف المنتج

تتميز كسارات الفك من سلسلة MJ بتصميم من النوع المتأرجح المركب ذو الكوع الواحد والخدمة الشاقة ، باستخدام غرفة تكسير متماثلة عميقة ، وفتحة تغذية كبيرة وزاوية تعشيق محسّنة لتحقيق معدل تشغيل مرتفع ، ونسبة تكسير كبيرة وإنتاجية عالية. مع عمر خدمة طويل للكسارة ، وتآكل منخفض ، وسهولة الصيانة والتشغيل ، فإن الضبط الهيدروليكي أو الميكانيكي لآلية التفريغ بسيط وموثوق.



تستخدم كسارات الفك من سلسلة MJ بشكل كامل أساليب CAD وتحليل العناصر المحدودة لتحسين الكسارة.

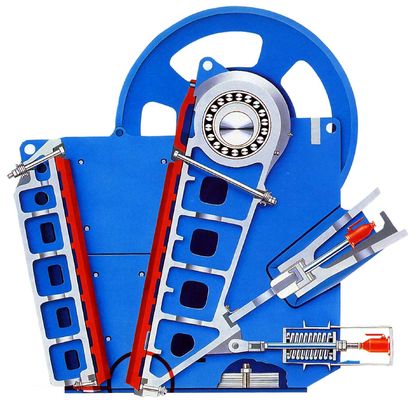

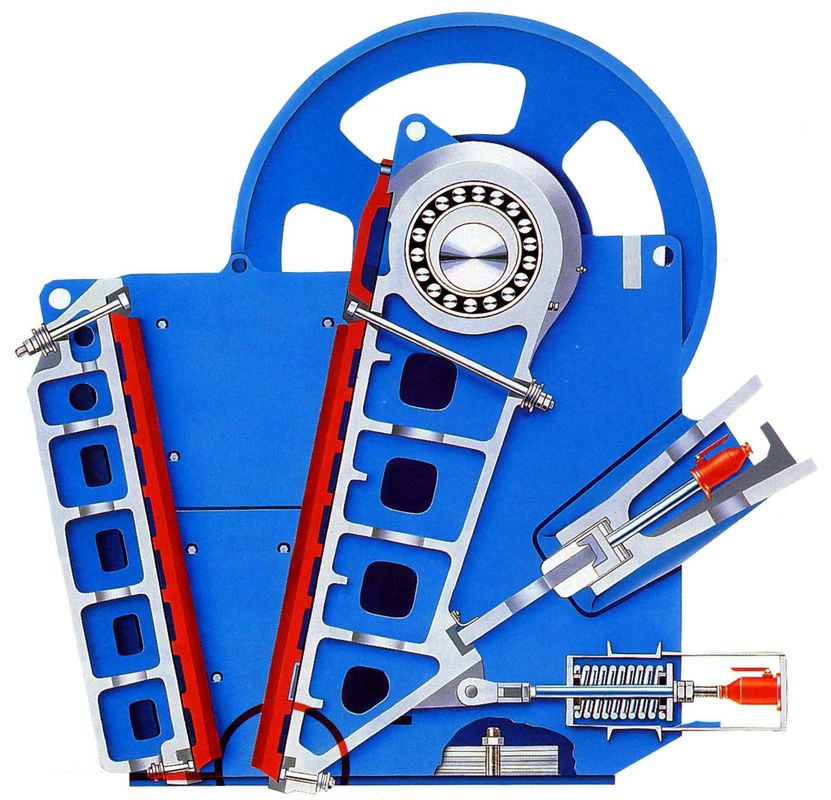

هيكل يعتمد على تراكم الخبرة على المدى الطويل. يؤكد تصميم الجهاز على تقليل وزن المعدات مع ضمان وزيادة القوة وزيادة الموثوقية والسلامة والاقتصاد. كل من ألواح الفك الثابتة والمتحركة عبارة عن مصبوبات على شكل صندوق مع لوحة مموجة ، مع الوزن الخفيف والقوة والصلابة العالية ، ومجهزة بنظام تشحيم مانع للتسرب مزدوج ، والذي يمكن أن يكون آمنًا وموثوقًا به ؛

يتم تجنب جميع اللحامات من منطقة تركيز الإجهاد ، ويتم اعتماد تغيير انحناء المكون في منطقة تركيز الإجهاد لزيادة القوة





تغذية مربعة كبيرة ، تجويف عميق متماثل بدون غرفة تكسير منطقة ميتة

لتحسين قدرة التغذية





تم تجهيز كسارات الفك من سلسلة MJ بفتحة تغذية كبيرة مربعة تقريبًا ، وتجويف عميق وتصميم غرفة تكسير بدون منطقة ميتة ، مما يمكن أن يحسن قدرة التغذية والإخراج.



تم تجهيز الجزء العلوي من الفك المتحرك بدرع حماية سميك قابل للاستبدال للفك المتحرك لتحمل تأثير التغذية.

ليست هناك حاجة لتثبيت لوحة كتلة فوق الفك المتحرك لفتحة التغذية ، ويمكن أن تسقط المعادن السائبة التي تدخل الكسارة مباشرة في منطقة حركة غرفة التكسير.



تم اعتماد كسارات الفك التقليدية بتصميم غرفة تكسير غير متماثل بحجم تغذية فعال أصغر من الفتحة المقدرة. تم اعتماد سلسلة الكسارات بتصميم غرفة تكسير متماثل ، بحيث تكون الفتحة الفعلية مساوية للفتحة المقدرة ، مما يحسن قدرة التغذية.



نموذج	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
حجم التغذية	895 × 660	1200 × 830	1200 × 1100	1300 × 1130	1500 × 1070	1500 × 1300
L (م)	2.55	3.23	3.61	3.76	4.11	4.50
W (م)	1.88	2.57	2.35	2.47	3.00	2.90
H (م)	2.38	2.95	3.51	3.85	3.33	4.19
D (م)	1.60	1.86	1.86	2.17	1.76	2.17
F (م)	1.58	1.93	2.50	2.68	2.39	3.05
حجم الشحن (م & sup3;)	13	23	32	38	48	58
(CSS) النطاق	50-175	75-275	125-275	125-300	125-300	150-300
الوزن (كجم)	13200	27000	34500	41500	53000	63500
قدرة المحرك (كيلو واط)	75	132	160	160	200	200
السعة (طن / ساعة)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS (مم)	نموذج
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



تشير السعة الموضحة في الجدول فقط إلى تقريب لسعة الكسارة. الشروط المقابلة هي التكسير في الدائرة المفتوحة ، وتفجير الجرانيت الجاف بكثافة حجمية تبلغ 1600 كجم / م 3 ، والتي يمكن أن يلبي حجمها الأقصى الحد الأقصى لحجم التغذية المسموح به بواسطة الكسارة. تنطبق القيم الأقل في الجدول على الظرف الذي يتم فيه رفض الغرامات التي تقل عن حجم التفريغ ، وتنطبق القيم الأعلى على الظرف الذي يحتوي على غرامات. يعتمد CSS الذي يمكن للكسارة أن تعمل به بشكل طبيعي على توزيع حبيبات التغذية ، وقابلية تفتت المادة (Wi) ، وكمية ملوثات التغذية ، ونوع ألواح الفك المثبتة ، ونوع المادة المستخدمة فيها.





منحنى خصائص حجم التفريغ هذا المنحنى هو منحنى خصائص حجم نموذجي للصخور متوسطة السحق (مؤشر عمل التكسير Wi = 16). حوالي 75٪ من المنتجات أقل من CSS. يعتمد شكل ومنتج منحنى الحبيبات على نسبة CSS ، اعتمادًا على خصائص المعادن. بالنسبة للصخور ذات القابلية المختلفة للتفتت (Wi بين 20-12) ، عادة ما يكون حوالي 65٪ -85٪ من المنتج المسحوق أقل من CSS للكسارة.

تُستخدم كسارة الحجر على نطاق واسع للتكسير الأولي والثانوي والدقيق للجرانيت والبازلت والحجر الجيري والصخور والخرسانة والركام والحصى والدولوميت والكوارتز وأكثر من 130 نوعًا من الأحجار في التعدين والمحاجر والبناء والطرق وغيرها من الصناعات. جميع كسارات الحجر لدينا لديها نماذج كاملة للاختيار. يمكنك اختيار الحجر الصغير أو المتوسط أو كسارة الحجر الكبيرة وفقًا لاحتياجاتك.

أسئلة وأجوبة

لاختيار نموذج مناسب لك ، يرجى إخبارنا:

1. ما نوع الحجر الذي تريد كسره؟ مثل الجرانيت والحجر الجيري وحجر النهر والبازلت وخام الحديد ....
2. ما هو حجم الحجر الخاص بك قبل التكسير؟ كم بوصة أو مم؟
3. ما هي متطلباتك لحجم المنتج النهائي؟ كم بوصة أو مم؟
4. ما هي متطلباتك من قدرة الإنتاج؟ كم طن في الساعة؟
